在汽車和鈑金行業，螺母凸焊的應用非常廣泛。然而，這也帶來了一個重要問題：如何對螺母進行送料和定位。送料方法直接影響輸送效率和工作節奏，而定位方法則關系到焊接的精度和質量。本文將詳細講解凸焊中螺母的送料與定位，幫助您更好地理解其中涉及的原理。

1.送料方法

螺母主要有兩種送料方式：人工送料和自動送料。

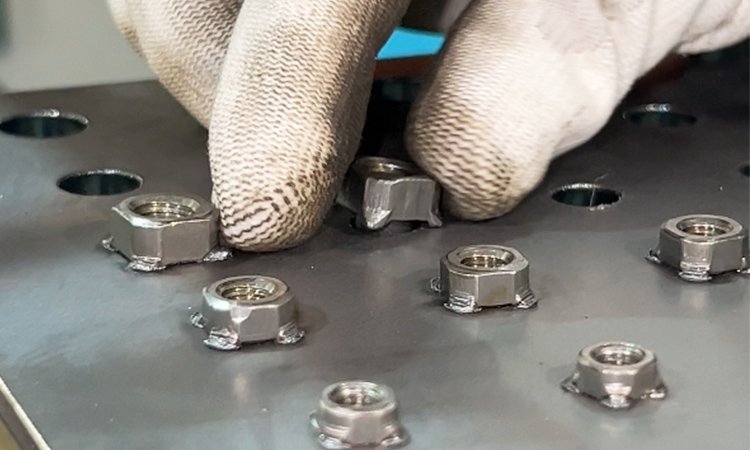

1.1 人工送料

人工送料不需要額外設備，但存在一定的質量風險，例如可能拿錯材料，以及操作人員手部受傷的風險。此外，人工送料的工作時間無法準確計算，與自動送料相比，通常速度較慢。

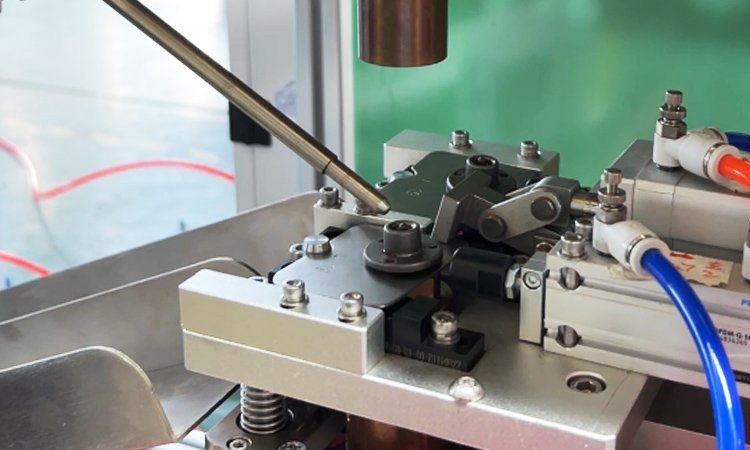

1.2 自動送料

自動送料通常在螺母點焊機上配備螺母輸送機使用。在焊接過程中，螺母被自動輸送到焊接位置。自動送料正逐漸成為主流，其優勢十分明顯：

•無拿錯材料的風險

•無手部受傷風險

•輸送效率高，提升生產效率

•可與焊接機和機器人集成，實現自動化焊接

2.自動送料的類型

很多人知道螺母可以自動輸送到焊接位置，但可能不了解其工作原理。以下是幾種自動送料方式及其說明：

2.1 振動盤送料

該方法利用振動對螺母進行分選、排列和翻轉，有效區分正反面。送料器將螺母送至送料槍，再由送料槍精準輸送至定位銷，完成送料任務。

2.2 電動盤送料

電動盤送料采用電機驅動機構對螺母進行旋轉分選。分選后的螺母由送料器送出，再通過送料槍輸送至定位銷。

2.3 推板式送料

該方法通過推板反復平行推出螺母進行分選和排列。分選后的螺母由送料器送出，再通過送料槍輸送至定位銷。

以上三種方式均采用有序排列輸送的機構。它們的優點是成本低、易于生產，但缺點是需要定制輸送盤和送料槍，難以簡單切換。

2.4 隨機送料

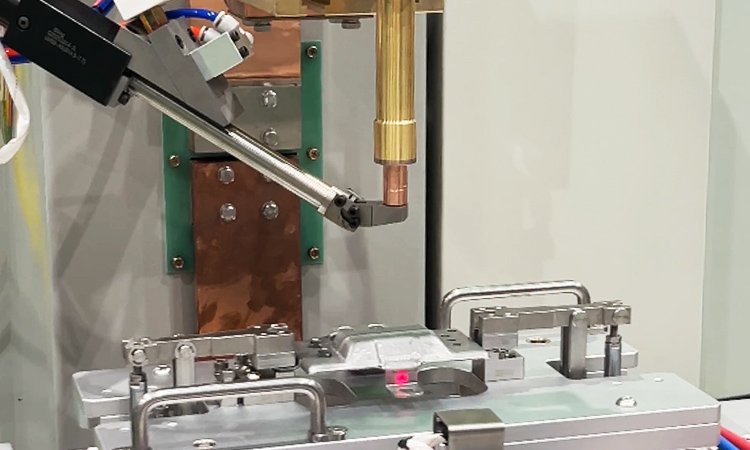

隨機送料采用柔性振動盤對螺母進行振動，上方的 CCD 相機識別螺母的形狀和坐標，機器人根據識別的坐標抓取螺母并放置到定位銷上。該方法可適應各種螺母形狀，優點是無需定制輸送盤和送料槍，但成本較高，輸送效率略低。

這些自動送料方式在不同場景中有不同的應用，但都可以與機器人配合實現自動化凸焊。

3.凸焊螺母的定位

凸焊螺母的定位通常以板材的底孔為基準。這樣可以確保焊接后的同軸度，而無需約束整個工件。定位方式常采用銷形結構，包括尖銷和圓銷：

•圓銷： 適用于人工放置，前端較短，以減少壓縮空間

•尖銷： 適用于自動送料，前端較長，更適合送料槍快速輸送的螺母。尖銷可根據產品定制不同臺階，以適配螺母的螺紋和臺階孔。此外，不同的臺階直徑和錐度可以密封板材和螺母上的孔，有效防止焊渣進入螺紋孔

4.定位銷的材料選擇

凸焊用定位銷需要提供精確定位，同時還需要與螺母和工件絕緣。常用材料包括陶瓷和 KCF。傳統陶瓷銷易碎，導致更換率高。新型陶瓷如氧化鋯和氮化硅，在保持陶瓷硬度和絕緣性的同時，更加耐用，不易斷裂，因此在各種應用中越來越受到青睞。

5.結論

螺母凸焊的送料和定位方法對于提高生產效率和焊接質量至關重要。隨著自動化技術的發展，自動送料將成為行業的主要方向，而合適的定位方法將進一步提升焊接精度和效果。希望本文能為您提供關于凸焊螺母送料與定位的有價值見解。
